QS-F690多功能光纤测试仪是全新一代手持式、智能化测试仪器，集OTDR、光功、稳定光源、红光源、线序、寻线、照明等功能于一体，主要用于测试光纤光缆长度、损耗和接续质量等参数，采用了智能节电管理设计，20小时超长待机、12小时超长测量时间，3.5英寸彩色显示屏，机身小巧，方便携带。广泛用于光纤通信施工、线路维护测试以及研发和生产等领域。
◎3m事件盲区，轻松测试3m跳线
◎输入光自动检测，自动一键测试
◎USB接口充电，持久续航，超长测试时间

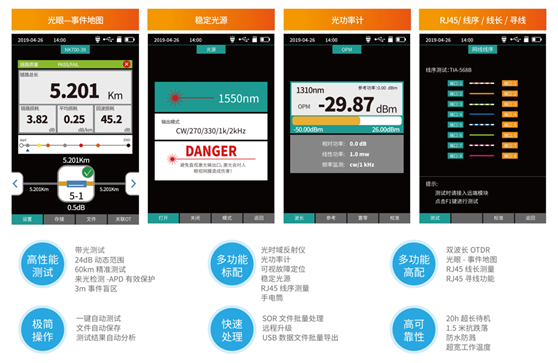

◎OTDR、光功率计、稳定光源、红光源、测线序、测线长、网线寻线、照明等功能于一体
◎全新包胶机身，防震防摔
| OTDR | |
| 测试波长 | 1310/1550nm±20nm |
| 动态范围 | 24dB/22dB |
| 事件盲区 | 3m |
| 衰减盲区 | 8m |
| 测量范围 | 500m-60km |
| 脉冲宽度 | 3ns-10us |
| 测距精度 | ±（1m+取样间隔+0.005%*测试距离） |
| 线性度 | ±0.2dB/dB |
| 采样点数 | 16k-128k |
| 采样分辨率 | 0.05m-8m |
| 反射精度 | ±3dB |
| 数据储存 | 600条 |
| 文件格式 | SOR标准文件格式 |
| 接口 | FC/UPC（可互换SC、ST） |
| 稳定光源 | |
| 激光器类型 | FP-LD |
| 输出波长 | 1310/1550nm±20nm |
| 输出功率 | ≧-5dBm |
| 输出模式 | CW，±0.5dB/5min（开机预热5min后测试） |
| 接口 | FC/UPC（可互换SC、ST） |
| 光功率计 | |
| 波长范围 | 800nm-1700nm |
| 接口 | 万能接口FC/C/ST |
| 测量范围 | -50 dBm-+26 dBm |
| 不确定度 | ±5% |
| 频率识别 | CW/270/330/1kHz/2kHz（接收功率≧-12dBm） |
| 校准波长 | 850/980/1300/1310/1490/1550/1625/1650nm |
| 红光源 | |
| 工作波长 | 650nm±20nm |
| 输出功率 | ≧10mW |
| 工作模式 | CW/1Hz/2Hz |
| 接口 | 万能接口FC/C/ST |
| 其他 | |
| 显示 | 3.5英寸彩色液晶屏 |
| 数据接口 | Micro USB |
| 可扩展外部存储器 | TF卡 |
| 供电方式 | 聚合物锂电：3.7v、4000mA，电源适配器：5V、2A |
| 电池续航时间 | 待机≧20小时，测量≧12小时 |
| 使用环境 | 工作温度-10°-+50°、储存温度-40°-+70° |
| 物理参数 | 尺寸170mm*80mm*35mm、质量≤350g |
